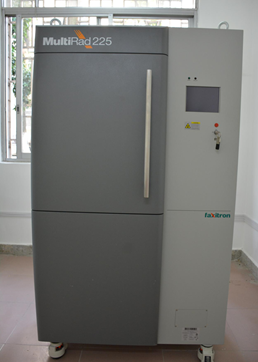

一、仪器的基本功能:
在自屏蔽柜体内,通过可调的X射线对细胞、微生物、小动物、组织样本等进行定量照射,可用于临床前的肿瘤放射研究,干细胞研究,放射生物医学以及辐照药物研发等基础或转化医学研究。
二、技术参数要求:
1. X射线源
1.1 X射线管(优先选用瑞士COMET)
1.1.1 最大管电压 225KV
★ 1.1.2 最大功率≥4000W
1.1.3 射线管为双焦点,其中小焦点用于高分辨率成像(焦点尺寸≤1.2mm),
大焦点用于辐照.
1.1.4 X射线管靶材料:钨
1.1.5 内过滤≤1.2 mm Be
1.1.6 冷却介质:(纯净)水
1.2 高压发生器(优先选用国际顶级品牌,有CE认证)
1.2.1 最大输出电压225 kV,最小调节电压0.1 kV
1.2.2 最大输出电流≥30mA,最小调节单位0.01 mA
1.2.3 最大输出功率≥4500W
1.2.4 电流精确度 优于±0.5%
1.2.5 具备X射线球管自动监控与预热功能
2. 冷却系统
2.1 工作模式:闭环水冷却+散热器双极制冷方式。
★ 2.2 冷却器必须与主机集成为一体。
★ 2.3冷却额定功率≥4000 W
3. 辐照单元
3.1 辐照室有效可用空间(宽×深×高,cm)≥41×43×58,为方便消毒、清洁和防止交叉感染,辐照室内壁要求必须为不锈钢材质。
★ 3.2 为避免高压放电安全隐患,射线管和高压电缆必须为封闭式设计,无裸露。
3.2 可调整照射距离(SSD):≥13cm-65cm,连续可调。
3.3 需配置旋转样品托盘,确保水平剂量均一性优于95%。
旋转样品盘直径≥40cm, 带不同SSD对应的辐照范围刻度,具备手动开关,
同时支持软件开关。
3.4 辐照时间:1-9999 秒/分/小时。
3.5 输出剂量率精确度:0.0001Gy/min
★ 3.6 输出剂量率要求:
无过滤时,剂量率不小于285Gy/min@225 kV,17.8 mA
2mm Al过滤,剂量率不小于42 Gy/min@225 kV,17.8 mA
4. 控制系统
4.1 触摸屏计算机控制系统,Windows操作系统,可连接网络,支持Wifi,支持远程故障诊断。
4.2 软件为图形界面,简单易懂,不需任何X射线知识即可操作。
★ 4.3 具备剂量和时间双重反馈控制模式:直接输入需要照射的总时间,达到设定时间后仪器自动停止辐照,并反馈总辐照剂量,并实时显示剂量率;直接输入需要照射的总剂量,达到设定的照射剂量后仪器自动停止辐照,并反馈辐照时间,并实时显示剂量率。
★ 4.4具备自动剂量验证和校准功能,射线管自然衰减时,系统自动补偿辐照剂量。
4.5 通过软件界面可设置射线束范围和射线源到样品的距离,调节精度1mm。
★4.6 通过软件可进行过滤片更换,无需人工手动执行,优选选择智能控制程度高的设备。
4.7 具备门机联锁功能,操控面板和软件均具备紧急停止按钮。
4.8 具有帐户管理功能:可设置两个管理员账户和无数个分账户,设备至少有两个USB端口。
4.9 具备射线管自动预热功能。
4.10 配置三相安全关联门锁,具备多重安全及故障报警和故障复位功能。
5. 配套单元
5.1 标配原厂高通量分隔式全身辐照鼠笼,可同时对至少12只小鼠进行全身照射。
5.2 配置标准光束过滤片:2个。
5.3 配置全自动电动升降台:软件设置,电动调节焦点到样品的距离,调节精度优于1mm, 步进1mm。
★5.4. 配置全自动滤片选择旋转轮:可编程过滤片选择功能, 可同时放置至少6个过滤片,自动识别放错的过滤片;软件控制更换过滤片,不需要手动更换过滤片。
5.5. 配置全自动激光定位限束仪,可调节为矩形或圆形,调节范围0.5cmx0.5cm- 28cmx28cm
5.6 配置老鼠遮铅板和固定夹一套,用于老鼠局部辐照。
5.7 配置个人剂量检测计一个。
