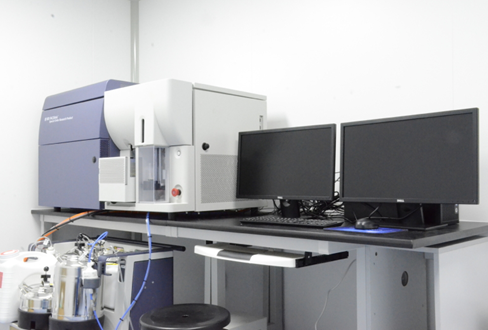

BD超速分选型流式细胞仪 BD FACSAria




功能:

BDFACSAria台式高速细胞分选仪可以进行18色细胞分选,使用石英杯流动检测池固定光路校准技术。其荧光检测灵敏度度及佳,而仪器维护和调校却非常简单。系统软件的分选设定和监测功能大大简化了操作。仪器内置的BDAccudrop系统可以快速准确地确定液滴延迟时间。液流监测系统自动监测液流断点,检查堵塞,实现了细胞分选的无人操作。不需每日调整光路,仪器随开随用,石英杯流动检测池荧光检测灵敏度度及佳。



设备技术参数及配置:

1、光路系统

*1.1仪器标准为7激光平台,配置5根固态激光器,具备5个Pinhole(即5个激光孔,5激光可同时使用),同时激发18色荧光,并且具有前向角和侧向角检测器:488nm 100mW蓝色固态激光激发2色荧光、640nm 40mW红色固态激光激发3色荧光、405nm 50mW紫色固态激光激发6色荧光、355nm 100mW紫外固态激光激发2色荧光,561nm 50mW黄绿固态激光激发5色荧光。

1.2激光光路标准化,无需人工调试校正光路,开机即可使用。

1.3多激光配置采用空间多点激发,激光器之间非共线排列,保证多激光同时激发简便易行。

1.4光信号收集系统采用三角形及八角形全反射收集光路的设计,确保光量子损失最小。

*1.5检测方式:光胶耦合石英杯流动检测室,即在石英流动检测池上光胶耦合荧光信号收集镜头,检测点在喷嘴的上方。

1.6荧光信号传输方式:光纤传输。

1.7此仪器符合环保要求:一体化设计,仪器达到生物安全二级标准,无需额外的真空泵和空压机和生物安全罩及防震台。

1.8此仪器为高度集成化系统,可放置在普通实验室内,无需特殊的洁净环境,仪器在环境温度发生变化时无需调校。

1.9全程鼠标控制系统,所有仪器的调整、设置均无需触摸仪器或显示屏,适合传染性极强的样本检测或分选。

*1.10 激光功率可调。

2、分析性能

*2.1荧光灵敏度:FITC(异硫氰酸荧光素):≤85MESF(等量可容分子量),PE(藻红蛋白):≤29MESF(等量可容分子量),(原产地官方参数)。

2.2分析速度: 100,000 细胞/秒。

2.3具有在线和脱机补偿功能,18×18全矩阵补偿。

2.4单个样本10亿个细胞处理、储存系统。

2.5支持细胞因子检测功能。

2.6 变异系数CV值≤3%(全峰宽)。

  3、分选性能

*3.1分选速度:70,000个细胞/秒,适合分选极稀有含量细胞。

3.2喷嘴规格及设计:70 micron,85 micron,100 micron,130 micron特殊材料涂层,最大程度保护高速分选后细胞的活性,喷嘴位于光学检测下游,更换喷嘴不影响液路和光路。

3.3具有无菌分选模式。

3.4分选纯度> 98%,十万分之一和百万分之一稀有细胞分选功能。

3.5 具有两路和四路分选功能,可进行单细胞分选,将单个细胞或克隆精确分选到多孔板内,如6、24、48、96、384孔板等。

*3.6软件自动计算液滴时间延迟:装有红色二极管激光的系统可以自动实时监测液滴时间延迟,软件自动确定液滴延迟时间,确保分选的极高纯度。

3.7液流自动监测功能:液流断点自动监测,最佳断点功能自动监测细胞堵塞,通过视频监控分选液滴的形成,保证良好的液滴形态和液滴间距,确保分选的纯度。

3.8无直角液流管路设计,确保分选细胞的活性,包括分选出错阻隔系统:在分选过程中出现意外情况时,系统能够自动遮蔽样品收集装置,保护已经分选的样本不受到污染。

*3.9独立的液流系统车,包括鞘液桶、清洗液桶、关机液桶和废液桶。

3.10 液滴分辨率:可将液滴按32等份的精度设定,能最精确地收集目的细胞。

3.11 低压高速分选模式,压力范围小于75PSI(磅每平方英寸),避免目的细胞与收集装置高速碰撞,以尽量减少对细胞的损伤,有利于提高分选细胞的活性。

4、信号处理系统

4.1电子死时间:0 sec。

4.2信号捕捉模式:全数字信号。

4.3荧光信号补偿方式:任意荧光间补偿, 既可以硬件补偿, 也可以软件脱机补偿,完全实现网络补偿。

4.4信号脉冲处理:任意参数的脉冲信号高度(Height), 面积(Area), 宽度(Width)检测以及比率检测。

4.5时间参数:可与任意参数结合, 做动态检测。

4.6 进行多色流式分析中,采用自动化的数据分类计数,保证数据的充分和准确收集,避免数据丢失和错误信息匹配。

5、数据管理系统

5.1原装数据处理工作站一套:HP Z230 工作站,显卡FX370、内存:4 GB RAM以上。

5.2数据存储:硬盘1T以上; DVD或CD-ROM。

5.3网络:Ethernet; FireWire。

5.4显示器打印机:两台21英寸液晶显示器, 分辨率2560X1024,HP彩色激光打印机。

5.5数据文件格式:流式细胞仪标准FCS 3.0(输出)和2.0(输入)。

5.6软件包:流式细胞仪操作软件包,包括主软件,DNA分析软件等。

6、配置要求

6.1 超速分选型流式细胞仪主机一套。

6.2 空冷固态激光器五根,包括488nm、640nm、405nm、355nm、561nm激光器。

6.3 荧光检测器:18个,即同时18色荧光检测系统。

6.4 散色光检测器两套,即前向角和侧向角检测器。

6.5 喷嘴一套,规格:70 micron,85 micron,100 micron,130 micron。

6.6 液流车系统,包括鞘液桶、清洗液桶、关机液桶和废液桶。

6.7 主软件一套,DNA分析软件一套。

6.8 单克隆分选装置一套。

6.9 数据处理系统一套(HP Z230 工作站或升级版,内存:4 GB RAM以上,硬盘1T以上,两台21英寸以上液晶显示器)。

6.10 彩色激光打印机一台。

6.11 上样管1000支。

6.12 安装培训试剂一套。

6.13 5kW净化稳压电源一台。



BD FACSAria

Special Order Research Product Flow Cytometer

定制型超速流式细胞分选仪 配置清单
-------------------------------------------------------------------------------------------------------------

一、       主机系统    1套

1.      Fixed Laser alignment—No daily instrument alignment needed

No laser maintenance, No air or vacuum required

固定光路系统,不需每天调校激光,无需真空泵的辅助

2.      Full Digital Channel Resolution

数据分辨率模式:全数字信号

3.      Cuvette Based Sorting—Achieve increased sensitivity in fluorescence

Measurement: FITC≤85 MESF,PE≤29 MESF

荧光灵敏度:FITC≤85 MESF,PE≤ 29 MESF

4.      Quartz Cuvette Flow Cell: 160um x 250um, 15mm long

5.      CV PI Area of <3.0%, full G0/G1 peak for PI stained chicken erythrocyte nuclei

CV值<3.0%,全峰宽

6.      All filters and mirrors are user changeable

客户可自由更换所有滤光片

7.      Ability to sort into 2 or 4 tubes holders for 12 X 75, 15 ml, and small microtubes. etc

可进行二路和四路分选,接收装置包括12 X 75(流式管),15 ml管,多孔板等

8.      SEM, non-rectangular sort windows is include

SEM系统,可进行任意形状分选窗口的设置

9.      Fluidics Cart: houses the fluids for the sheath, waste, and 3 cleaning fluids10L sheath and waste containers provided. 5L cleaning reservoirs provided

液流车系统,包括10L钢化鞘液桶、5L酒精桶、5L清洗液桶及消毒液桶(清洗液桶和酒精桶各1)和5L钢化关机桶

10.   Temperature Control: Sample input can be software-adjustable: 4,20,37 and 42 degree C

温度控制系统:样本管冷却由软件控制,可调节为4、20、37或42度

11.    Fluids cleaning model: Automated startup and shutdown, clean flow cell and sample injection chamber

自动液流控制,自动开机、关机和清洗

12.   Full digital electronics

完全数字电子系统

13.   Sort Setup-- allow for an easy and quick sort set up

简便的分选设置功能

14.   Pulse Processing: Height, Area and Width measurements available for any parameter.

脉冲处理系统

15.   Stream Monitoring and Clog Detections

堵塞监控,并自动恢复

16.   Nozzle Tip size: 70um,85um,100um,130um(喷嘴壹套,各2个)

17.   Analysis Speed: 100,000 events/S

分析速度:100,000 events/秒

18.   Sorting rate: 70,000 sorting per second.
分选速度:70 ,000 events /秒

19.   Sort purity: >98%

分选纯度:达到98%以上的分选纯度

二、激光器配置

Five air-cooled solid state lasers utilized (五激光18色荧光系统)

1.      2 fluorescence PMT from 355nm  Laser,激光功率100mW

355nm 紫外固态激光器

2.      6 fluorescence PMT from 405 nm Laser,激光功率50mW

405nm紫色固态激光器

3.      2 fluorescence PMT from 488nm Laser,激光功率100mW

488nm蓝色固态激光器

4.      3 fluorescence PMT from 640nm Laser, 激光功率40mW

640nm红色固态激光器

5.      5 fluorescence PMT from 561nm Laser, 激光功率50mW

561nm黄绿固态激光器

三、计算机与数据处理系统    1套

1)    PC Based Windows platform  HP Z230   1台

(1)CPU:Intel Xeon E3-1225v2 3.2 GHz;

(2)、内存:≧4 GB RAM;

(3)、数据存储:硬盘1TB以上;DVD或CD-ROM;

(4)、网络:Ethernet; FireWire;

2)    21” High resolution Color LCD Display (2 units)

两台21”液晶彩色显示器或更大尺寸

3)    HP Color Laser Printer

HP激光打印机   1台

四、应用软件

FACSDiVa 8.0 ( 多功能主软件或升级版 ) 1套

MODFIT LT PC 1 USER(DNA分析软件)1套

五、Automatic Cell Deposition Unit单克隆定位分选(ACDU)

可将单细胞或设定数量的多细胞,分选到8、24、48、96/384孔板或自定义矩阵中

六、鞘液10L、清洗液5L、消毒液5L、关机液5L各两桶,流式管1000支

七、其他配套产品

1,5kW净化稳压电源

2,安装培训试剂一套(由安装培训时由工程师提供和使用)
