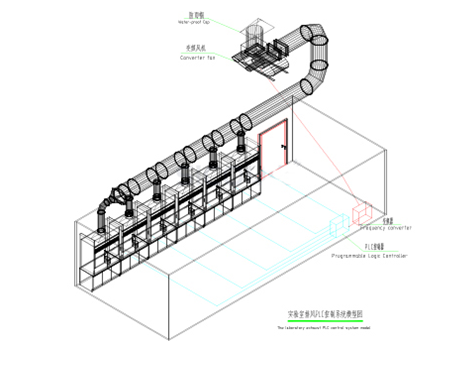

变频通风系统是指多台通风设备共用一台风机，采用变频控制技术，根据通风设备的使用量自动调节风机的运转，从而达到节能的目的。

1、原理：

其原理是：在通风管路的主管上加风管压力传感器，另设变频柜，变频柜里安装变频控制器，通过初设一个风管压力值，由变频控制柜对系统风量进行控制。当有一部分通风设备不使用时，通风主管的压力产生变化，这时压力传感器检测到压力变化后，它将这种压力变化转换为0~10V的电压信号，传递到变频控制柜，变频控制柜将这种信号转换为一种电流值来控制变频器，降低变频器的工作频率，由于变频器的频率变化，产生的电流变化控制风机的转速，以达到降低风机的排风的目的。

变频调速是一种先进且较成熟的技术，它是通过整流器、逆变器和控制电路将频率-定的交流电变成直流，再将直流逆变为不同频率的交流，以达到对交流异步电机进行调速控制。

通风柜上方的控制阀为电子调风阀，它是一种新型的微电脑式风阀。

2、变频调速的优点：

1）电子调风惯的控制面板可以直接安装在通风柜的上立柱或下座，操作方便、直观。

2）风阀的角度可以O 到90 作任意调整，操作人员可以通过风阀的控制面板的触摸按钮任意设置风阀的角度，风阀会自动保存设定值。

3）电子调风阀可以开关风阀和风机，可以多个风阀联机开关风机，也可以作为变频控制系统中的控制器，向PLC、变频器输出信号来控制变频器的输出，从而控制系统风量，保持通风柜的风量恒定。

4）电子调风阀同时可以代替照明开美和系统开关等，减少通风柜上的各种电器设备，提高了操作人员的安全保护。

5）电子调风阀在关机状态时能自动复位为0 ，因此同时具备了止回阀的功能，其他正在工作的通风柜产生的废气不会倒流到此通风柜中。

3、PLC变频控制的优点：

1）高效：采用变频调速，直接调节风量，使无用功减少，提高系统工作效率。

2）节能：变频调速后风机一般以30 ~ 45Hz运行，节能达25% ~ 70%以上，频率越低，节电率越高。

3）延长风机系统寿命：实现真正变频软启动，减少电机启动对电网的冲击和对电机本身的危害，提高电机的寿命和系统的寿命。

4）提高风机运行质量：以往，风机总是处于工频50Hz满速运行，风机的运行质量很低;而采用变频调速后，随风量适时调节频率以调节转速，风机的运行质量大大提高。

4、适用条件：同一个房间或同时使用的多个房间有很多通风设备，宜采用变频系统。能有效地节约能源。
