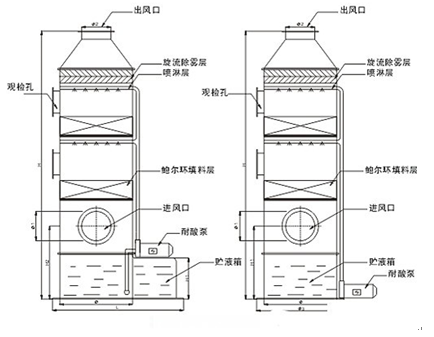

PP废气净化塔结构和处理原理:
喷淋塔内鲍尔环填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承网格板,鲍尔环填料以乱堆方式放置在支承网格板上。填料的上方安装填料压板,以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。 喷淋塔内的喷淋装置和填料层均分为三段,每层填料层上方再设置喷淋装置,经重新分布后喷淋到下层填料上。 废气经过净化后,再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经防腐水泵增压后在塔顶喷淋而下,最后回流至塔底循环使用。
PP废气净化塔适用范围:
1、实验室排放到室外的有毒有害气体之处理;
2、各种有害气体如H2S、SOX、NOX、HCI、NH3、CI2等恶臭气体之处理;
3、污水处理场之除臭装置;
4、半导体光电业之制程排气处理;
5、垃圾填埋场之渗出水贮留池废气处理;
6、焚化炉及工业炉等排放之废气处理。印刷电路板业、电子元件工业的电镀、前处理、化工业、钢铁业、半导体制造业、染料制业等。
PP废气净化塔特点:
1、水洗式废气处理系统,价格便宜、处理方法简单;
2、直立式结构最适用于经济空间安装;
3、适用于气态及液态污染源;
4、处理单一污染源;
5、适用于中低风量。
PP废气净化塔-常规制作规格参数表
序号 | 直径 Φm | 底板尺寸m | 底板厚mm | 圆桶板厚mm | 大小头板厚mm | 水箱长m | 水箱宽m | 顶口开口Φm | 备注 |
1 | 0.8 | 0.9 | 8 | 5 | 6 | 0.5 | 0.4 | 0.315 | |
2 | 1 | 1.1 | 8 | 5 | 6 | 0.5 | 0.4 | 0.4 | |
3 | 1.2 | 1.3 | 8 | 6 | 6 | 0.5 | 0.4 | 0.45 | |
4 | 1.5 | 1.6 | 10 | 8 | 6 | 0.6 | 0.5 | 0.55 | |
5 | 1.8 | 1.9 | 10 | 10 | 6 | 0.6 | 0.5 | 0.65 | |
6 | 2 | 2.1 | 10 | 10 | 6 | 0.7 | 0.5 | 0.75 |
