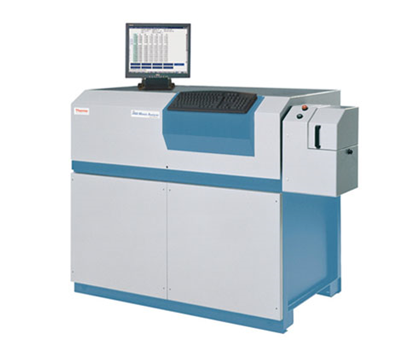

ARL直读光谱仪3460的介绍
直读光谱仪ARL3460是应用广泛的火花直读光谱仪,适用于日常生产控制,质量管理和特殊分析研究。
ARL直读光谱仪不仅在分析钢中氮/铜中氧和有色金属中痕量元素方面具突破,而且在连续分析情况下可以较长时间不做仪器标准化。
直读光谱仪ARL3460的光学系统
1.一米焦距,帕邢龙格装置。光谱室采用结构坚固,膨胀系数小,不易变形的铸铁材料。
2.仪器采用续抽真空方式,防止真空度波动对分析结果产生不利的影响。真空度保持在30umHg(0.03乇)以下,可以检测谱线在紫外波段的非金属元素。
3.抽真空系统由真空泵,抽真空管道和真空计组成.真空泵采用抽气量为6米3/小时的机械双级泵;该泵噪音小,有内置式安全阀门,在意外停电可防止油液倒流。
4.光谱室防震设计,诸如光栅,狭缝等重要光学元件采用动态安装,在每一种温度时,都只有一种机械状态,这样,解决了仪器的恒温问题,获得相当高的光学稳定性.光学室安装在三个特制防震器上,这种支撑法传递频率仅为几周。
5.光谱室恒温控制(38±0.10C).光谱室四周设计有空气流动通道,用强力通风装置,温度传感器,继电器,加热元件保持恒温,防止光学室各部位出现不均匀的温度梯度。
6.聚光透镜前设置有微机控制的自动快门,只有在积分阶段快门才打开,防止预熔阶段金属颗粒溅射对透镜造成损伤。
7.采用工作性能好的大直径光电倍增管(Φ2.8cm);暗电流小,信噪比高,寿命长。
8.光电倍增管前加造当的滤光片,减少干扰。
9.光电倍增管安装在真空室内,插座在外.这样,不象插样座也在真空中时易引起弧光,影响检测结果的准确性.为了降低光电倍增管的暗电流,提高.噪比,延长便函用寿命,确保分析的稳定性,在光谱室内设置有疲劳灯。
直读光谱仪ARL3460的技术参数
1.光谱室设计: 一米焦距,帕邢龙格装置,真空型,恒温控制(38±0.100C),特殊铸铁材料
2.最多通道数: 60条
3.分析时间隔: 视样品类而定,一般不到一分钟
4.光栅: 根据分析任务,仪器配置发下三种光栅中的一种:
5.1080gr/mm,1667gr/mm,2160gr/mm
6.分辨率: 视光栅,出射狭缝和光谱等级而定
7.狭缝宽度:入身狭缝:20um;出射狭缝:20 ,25 ,37.5 ,50 ,75 ,100 ,150um
8.光电倍增管: 直经28mm,10级侧窗管,熔融石英或玻璃外壳
9.光谱仪控制: 利用CMOS技术的ARL MMB 386微处理器;带状态测试卡;
10.每条通道配有模/数转换器和衷减器,
11.测量电子部分的动态范围:166 .1
12.自诊断控制系统
13.12位可编程衰减器,在多媒体分析中扩大动态范围.
14.环境要求: 室温:16~300 C,允许的最大温差为±500C/小时;相对湿度20~80%
15.电力要求: 电压230V(+10%/-15%),保护性接地的单相电源,(电压波动超过±10%-15%需要用5KVA稳压器); 电流12A,频率50或60Hz;功率2.5kVA;接地电阻<1Ω
16.氩气要求: 纯度99。996%,最大含氧量5ppm(含Si高的样品,要求氩气最高含氧2ppm)
17.流量:3.5升/分(特机时),0.35升/分(待机时)
18.外壳: 用强力冷却风扇进行机内防尘
19.几何尺寸: 长1385(不计激发台)×宽910×高1190mm
20.长1665(计激发台) ×宽910×高1190mm
21.系统重量: 约450公斤
直读光谱仪ARL3460的主要功能
1.图形化的用户界面实现导航,操作,通过Internet Explorer浏览HTML页面显示
2.未知样品的常规分析
3.通过软件快捷分析
4.通过软件快捷方式,迅速进入分析程序
5.自动分析程序选择
6.多变量回归,用于确定校正曲线
7.外部结果的手动输入
8.录活峁允竞痛蛴狘br /> 9.质量检查和质量分类
10.结果重新计算,避免不必要的样品重新分析
11.结果贮存和简单的后处理,输出到Excel,Lotus等
12.在线SPC-Basic仪器控制
13.仪器标准化
14.类型标准化
15.通过仪器警报和状态图表显示仪器控制结果
16.灵活的样品定义
17.用户权限的密码保护
18.软件和仪器配置工具
WinOE软件选择项
1.ARLnet:LAN网络结果传输软件包
2.通过LAN网络的远程样品定义
3.Sentry:样品湃砑?br /> 4.Compac:通过串行线将结果传输到远程计算机
5.DIA-Monitor:分析结果在远程计算机上显示软件
6.Exan:接收外部燃烧分析仪结果
7.Charge:炉料修正计算机
8.SPC-Full:全图象统计过程控制软件包
9.Report:以厂家或用户定义的格式生成打印报告
10.DIA2000:分析结果数据库和后处理软件包
