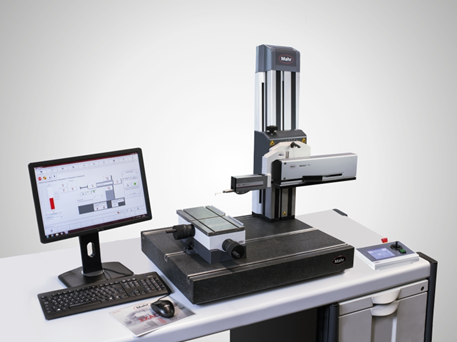

在测量站使用 MarSurf XCR 20 测量粗糙度和轮廓
这个综合的测量站可在一台测量站上同时执行表面粗糙度和轮廓测量。
根据测量任务,可使用 GD 25 驱动装置进行表面粗糙度测量,或使用 PCV 驱动装置进行轮廓测量。
两个测量系统通过组合支架固定到测量立柱。
·节省空间型设计:两个驱动装置可使用相应的组装支架安装到 MarSurf ST 500 或 ST 750 测量立柱
·一次测量即可完成粗糙度和轮廓评估
·使用 MarSurf LD 130 / LD 260 测量系统对组件进行高精密度轮廓和粗糙度评估需要长行程和极高的分辨率
· 只需在软件平台内进行切换并更换驱动装置和测头等机械组件即可快速更换粗糙度和轮廓测量
技术数据
接触速度(Z 方向) | 0.1 至 1 mm/s |
测杆长度 | 175 mm, 350 mm |
测量速度(文本) | 0.2 mm/s 至 4 mm/s |
针尖半径 | 25 |
扫描长度末尾(X 方向) | 200 mm |
分辨率 | Z 方向,相对探针针头:0.38 µm(350 mm 测杆)/ 0.19 µm(175 mm 测杆) Z 方向,相对测量系统:0.04 µm |
扫描长度开始(X 方向) | 0.2 mm |
取样角 | 在平滑表面上,取决于偏差:后缘高至 88°,前缘高至 77° |
定位速度(文本) | X 方向返回速度:0.2 至 8 mm/s |
导块偏差 | < 1 µm(200 mm 以上) |
测量原则 | 探针法 |
输入 | R 测头,MFW 250 |
测量范围 mm | (in Z) 50 mm |
扫描长度(文本) | 自动;0.56 mm;1.75 mm;5.6 mm;17.5 mm,56 mm, |
采样长度数量符合 ISO/JIS | 1 至 50(默认:5) |
测量力 (N) | 1 mN 至 120 mN 左右(可在 MarSurf XC 20 中设置) |
